Taktile ledesystemer

Ledelinjer gjør veien tydelig fra første skritt.

Planlegg et sammenhengende taktilt ledesystem for innganger, åpne arealer, heis, trapp og andre viktige målpunkt. Her får du oversikt over funksjon, krav, produkter og valg som påvirker resultatet. Nå med EPD sertifikater for produkter i kompositt, stål og messing.

Se taktile produkter Få hjelp med prosjektet

For ledelinjer, farefelt og oppmerksomhetsfelt

Løsninger for inne- og uteområder

Rådgivning, dokumentasjon og montering

Slik fungerer ledesystemet

Et sammenhengende språk på gulvet

Et taktilt ledesystem består av følbare og synlige elementer som hjelper blinde og svaksynte å finne retning, målpunkt og steder der det kreves ekstra oppmerksomhet. God effekt oppstår først når delene planlegges som én forståelig rute.

01

Ledelinjer viser retningen

Ribber på linje danner en tydelig ledevei som kan følges med hvit stokk og under føttene. Linjen bør føres logisk mellom inngang, resepsjon, heis, trapp og andre viktige målpunkt.

02

Oppmerksomhets-, vende- og start-/stoppfelt markerer ulike valg og målpunkter

  • Oppmerksomhetsfelt varsler om viktige punkter eller mulige farer, for eksempel foran trapper, heiser og dører.
  • Vendefelt markerer steder der ledelinjen endrer retning, deler seg eller krysser en annen ledelinje.
  • Start-/stoppfelt markerer starten eller slutten på en ledelinje og plasseres ofte ved resepsjoner, informasjonstavler og andre viktige målpunkter.

03

Farefelt varsler om risiko

Et farefelt skal gjøre nivåendringer og andre risikopunkt lettere å oppdage. Utforming og plassering må vurderes sammen med blant annet trapp, rampe og gangretning.

Krav og prosjektering

Kravene handler om hele kommunikasjonsveien

TEK17 krever at kommunikasjonsveier er sikre, hensiktsmessige og lette å finne og orientere seg i. I store rom der ganglinjen går over åpne arealer, beskriver veiledningen en definert gangsone eller nødvendig ledelinje.

Ledelinjen er bare én del av løsningen. Planløsning, belysning, kontrast, skilt og naturlige holdepunkter må støtte den samme ruten. Veiledningen til TEK17 peker på arkitektoniske virkemidler som et godt utgangspunkt når de gir entydig informasjon.

NS 11001-1:2018 og NS 11005-2:2011 gir mer detaljerte planleggingsprinsipper for universell utforming av henholdsvis arbeids- og publikumsbygg og uteområder. Hvilke krav som gjelder, avhenger av bygget og området som skal merkes.

Se vår oversikt over regelverket Les TEK17 § 12-6 hos DiBK

Dette betyr i praksis

  • Start ruten ved et naturlig orienteringspunkt og før den til tydelige målpunkt.
  • Unngå dekorative gulvmønstre som kan forveksles med en ledelinje.
  • Kontroller luminanskontrast mot det ferdige gulvet, ikke bare mot en materialprøve.
  • Avklar underlag, belastning, renhold og fukt før produkt og festemetode velges.

Regelverk og standarder må alltid vurderes mot prosjektets prosjekteringsgrunnlag. Et riktig produkt alene dokumenterer ikke at hele løsningen er korrekt utformet.

Produkter og løsninger

Velg produkt etter bruk, underlag og miljø

Ribber og knotter gir stor frihet i materialvalg og linjeføring. Vi hjelper deg å sammenligne uttrykk, belastning og montering.

Taktile ribber

Ribber brukes til å danne ledelinjer og oppmerksomhetsfelt på jevne, faste gulv. De gir et presist og diskret uttrykk og fås i kontrastfarger for ulike overflater.

Se taktile ribber

Knotter og farefelt

Følbare knotter settes sammen for varsling i farefelt ved blant annet trapper og nivåendringer. Plassering og feltstørrelse må følge det aktuelle prosjektgrunnlaget.

Se indikatorer og felt

Taktile fliser

Modulbaserte fliser samler ribber eller knotter i ferdige elementer. De egner seg blant annet for innfelling i teppegulv og der en tydelig, sammenhengende flate er ønsket.

Slik velger du taktile fliser

Ledelinjer utendørs

Ute må materialene tåle vær, temperaturskifter, tilsmussing og mekanisk belastning. Underlag og drenering er avgjørende for en varig installasjon.

Se utendørs løsninger

Kombinert taktil og etterlysende

Etterlysende elementer kan kombineres med den taktile ledelinjen. Det vil redusere mengden parallelle ledelinjer når begge systemene er riktig prosjektert.

Se den kombinerte løsningen

Dokumentasjon

FDV og EPD gjør det enklere å spesifisere produktet, dokumentere materialvalget og overlevere riktig underlag til byggherre og drift.

Finn produktdokumentasjon

Fra plan til ferdig løsning

Planlegg ruten før du teller produkter

En god mengdeberegning begynner med målpunkter, ledelinjer og eventuelle risikopunkter. Send oss gjerne plantegningen før bestilling, så kan vi hjelpe deg med å beregne antallet produkter du trenger.

Send oss plantegningen
  1. 1

    Kartlegg de forskjellige målpunktene

    Marker inngang, resepsjon, heis, trapp, toalett og eventuelle andre funksjoner brukeren skal finne.

  2. 2

    Tegn én logisk og uavbrutt rute

    Prioriter en enkel linjeføring med tydelige stopp og retningsendringer. Kryssende trafikk, dører, møblering og renhold må tas med i vurderingen.

  3. 3

    Dokumenter kontrast og underlag

    Oppgi gulvmateriale, farge, overflate, inne- eller utebruk og forventet belastning. Da blir det enklere å velge produkt og festemetode.

  4. 4

    Kontroller plasseringen på stedet

    Mål og tegningsgrunnlag bør kvalitetssikres før montering. Små avvik ved dører, trapper og inventar kan påvirke hvordan systemet oppfattes.

Spørsmål og svar

Vanlige spørsmål om taktile ledesystemer

Her får du korte svar på spørsmål som ofte kommer tidlig i prosjekteringen.

Hva er forskjellen på en ledelinje og et oppmerksomhetsfelt?

En ledelinje viser bevegelsesretningen. Et oppmerksomhetsfelt markerer en endring et sted der brukeren må være oppmerksom og bør stoppe og orientere seg. For eksempel kan feltet markere bunnen av en trapp oppover.

Må alle bygg ha kunstige ledelinjer?

Nei. Kravene avhenger av byggets funksjon og utforming. Naturlige ledende elementer som vegger og tydelige materialskifter kan være gode løsninger, mens store åpne arealer kan kreve en definert gangsone eller nødvendig ledelinje.

Kan taktile indikatorer limes på eksisterende gulv?

Ofte, dersom underlaget er jevnt, rent, stabilt og egnet for limsystemet. Porøse, ujevne eller utsatte underlag kan kreve en annen festemetode eller forbehandling.

Hvordan velger jeg riktig farge?

Velg ut fra dokumentert luminanskontrast mot det ferdige gulvet. Lys eller mørk produktfarge må derfor vurderes mot det konkrete gulvmaterialet og lysforholdene i området.

Kan ledelinjer brukes utendørs?

Ja, men produkt, innfesting og underlag må være beregnet for uteklima, vann, frost og forventet belastning. Utendørs løsninger bør prosjekteres som en del av hele gangatkomsten.

Kan Smart Tactiles hjelpe med mengdeberegning?

Ja. Send oss plantegning, mål og informasjon om gulv og målpunkt. Vi kan hjelpe med linjeføring, produktvalg og et mer presist grunnlag for mengde og montering.

Se også

Nært beslektede fagområder

Universelt utformet kommunikasjonsvei med taktil ledelinje og kontrastmerket trapp

Universell utforming

Se hvordan ledelinjer, kontrast, trapper og skilt virker sammen i bygget.

Gå til fagområdet

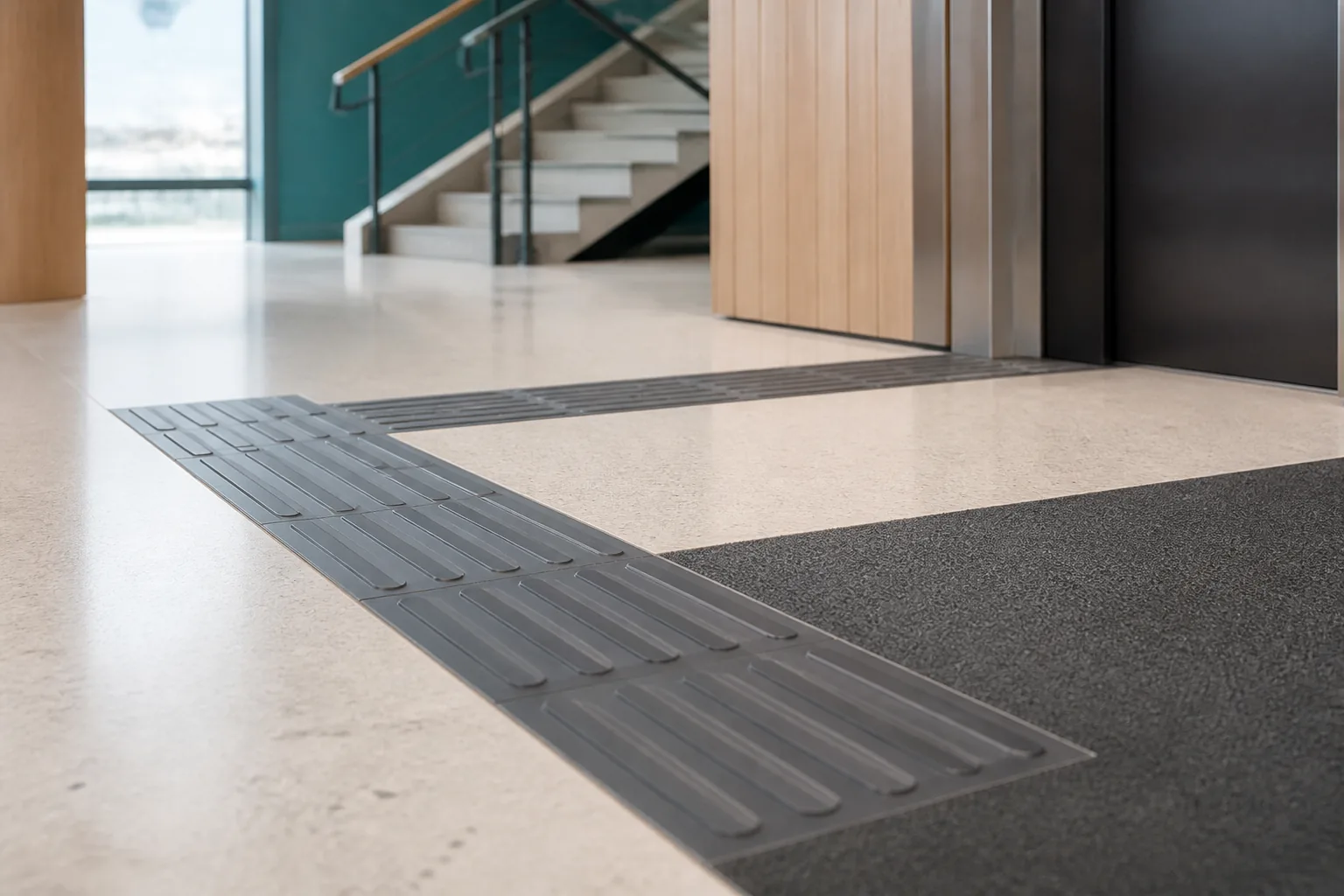

Taktile ribbefliser felt inn ved teppegulv i moderne bygg

Taktile fliser

Sammenlign modulbaserte fliser med frittliggende indikatorer.

Gå til fagområdet

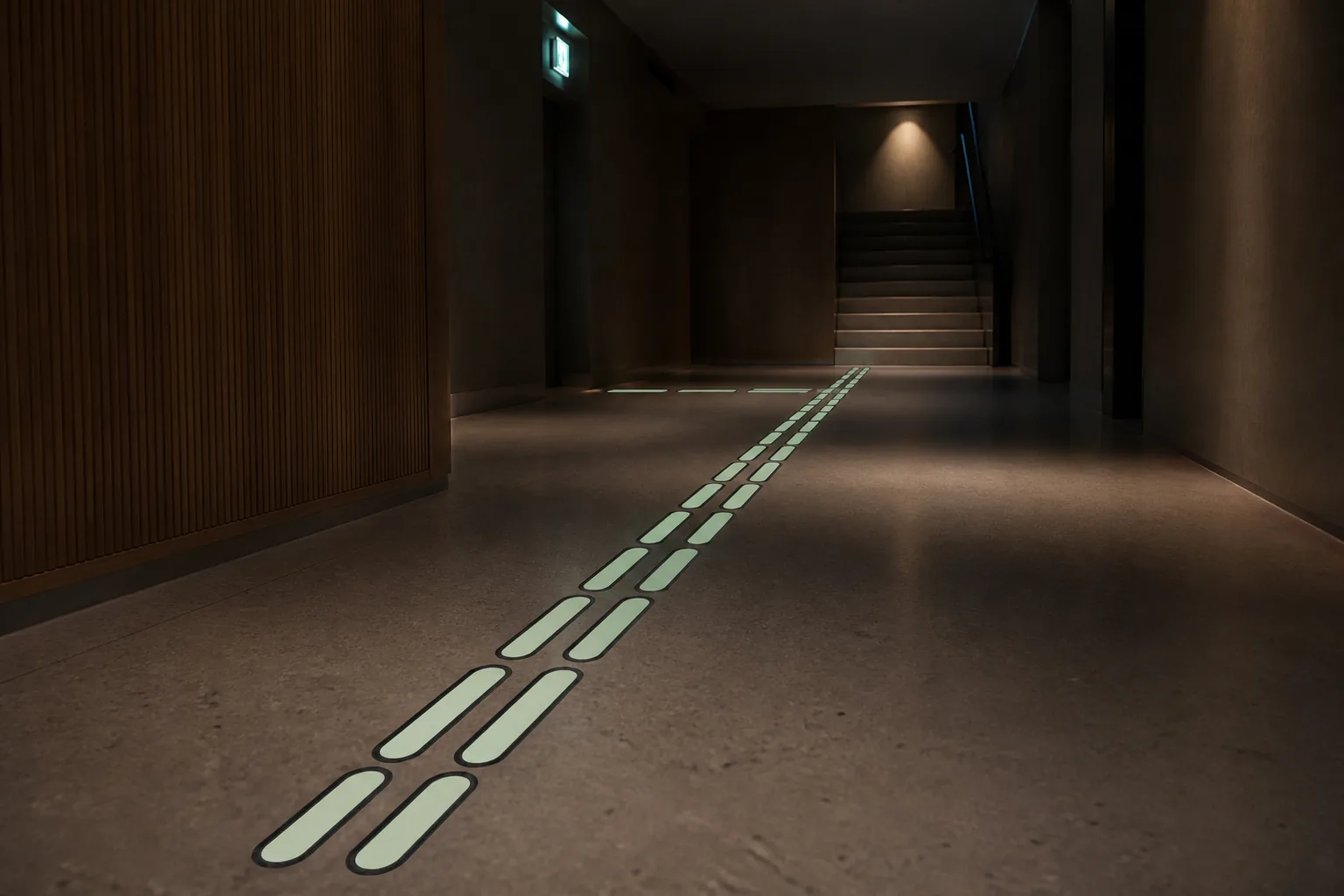

Etterlysende taktile indikatorer i en mørklagt korridor
